Корпус фильтра BIBO (Bag-In-Bag-Out)
Заменяйте HEPA-фильтры, обслуживающие зоны с химической и биологической изоляцией, не подвергая использованный фильтр воздействию открытого воздуха — все операции по установке, замене и тестированию происходят внутри защитного мешка.
Обзор

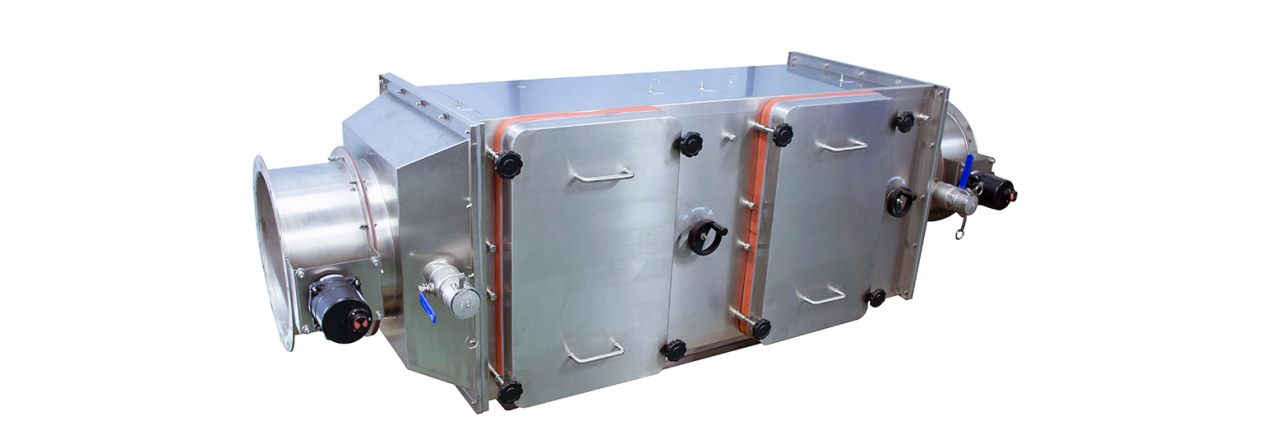

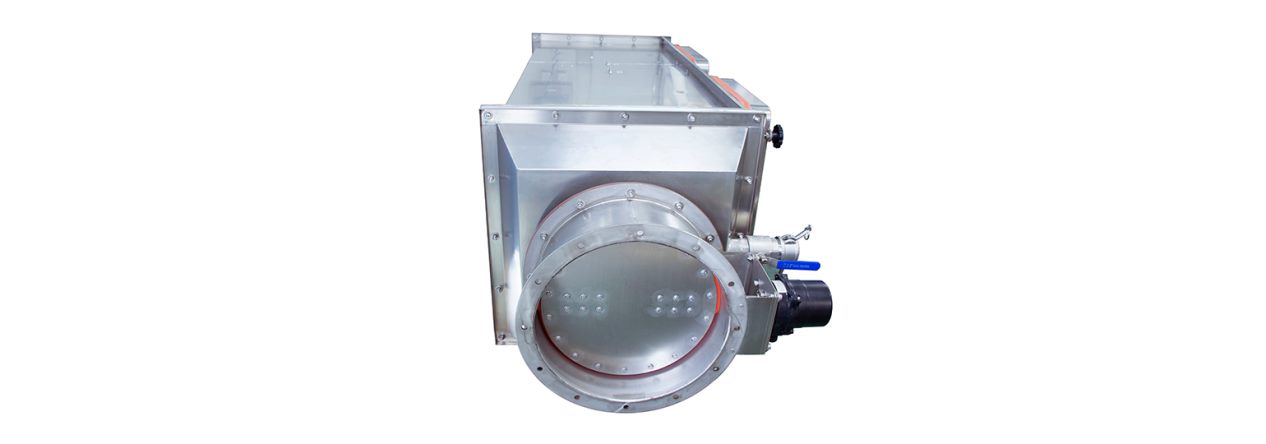

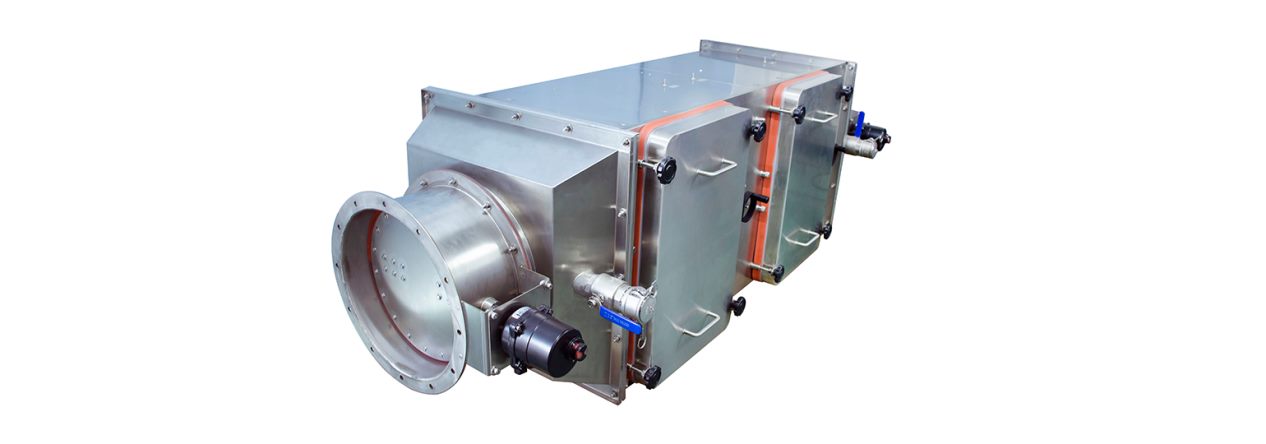

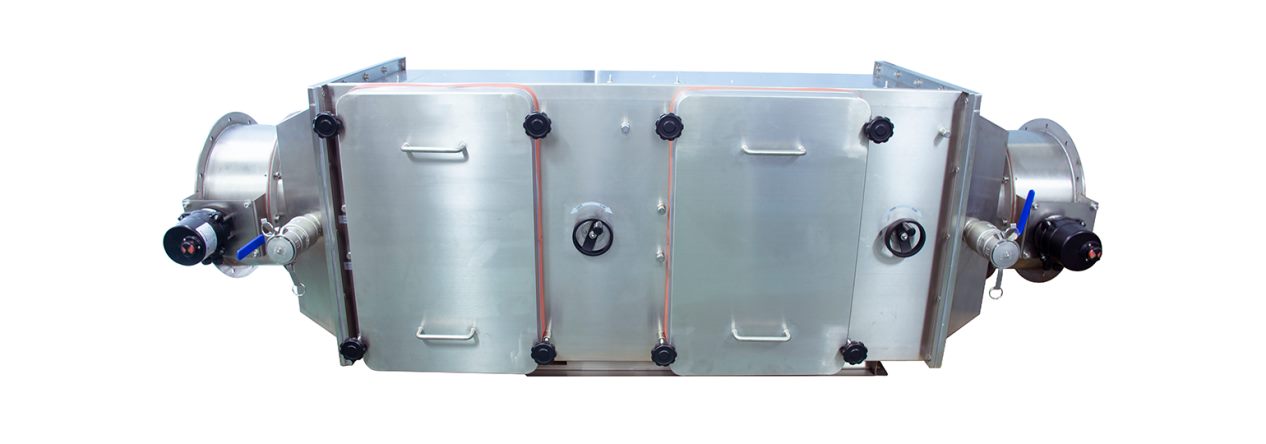

Корпус фильтра Fenggu BIBO (Bag-In-Bag-Out) позволяет производить замену HEPA-фильтров, используемых в зонах химической и биологической изоляции — лабораториях уровней P3/P4 и вытяжных системах фармацевтических предприятий — без какого-либо контакта отработанного фильтра с открытым воздухом. Каждая установка, замена и проверка осуществляются внутри защитного мешка из ПВХ (или высокотемпературного материала), благодаря чему фильтрующий блок остается изолированным от помещения, а персонал и окружающая среда остаются защищенными. Перед отправкой каждый блок проходит испытание на герметичность под давлением.

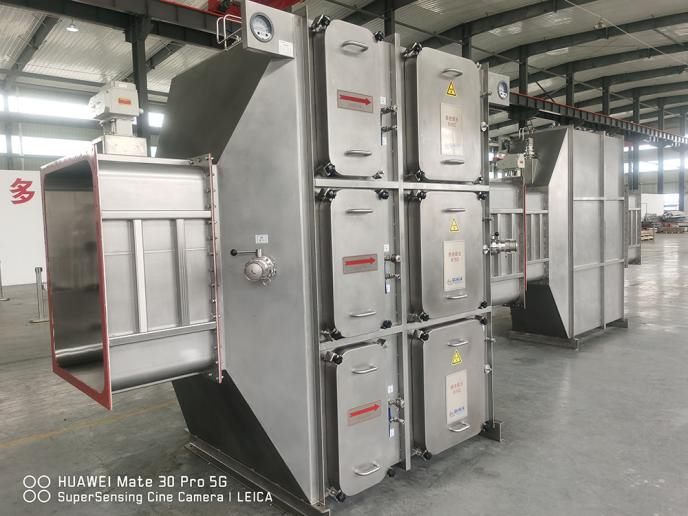

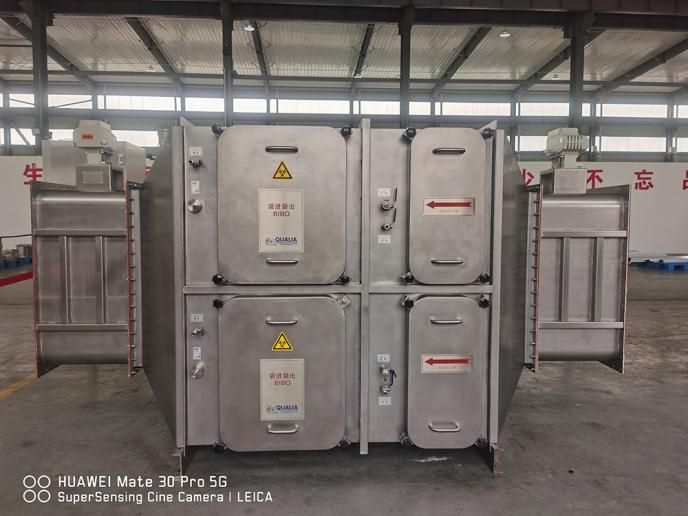

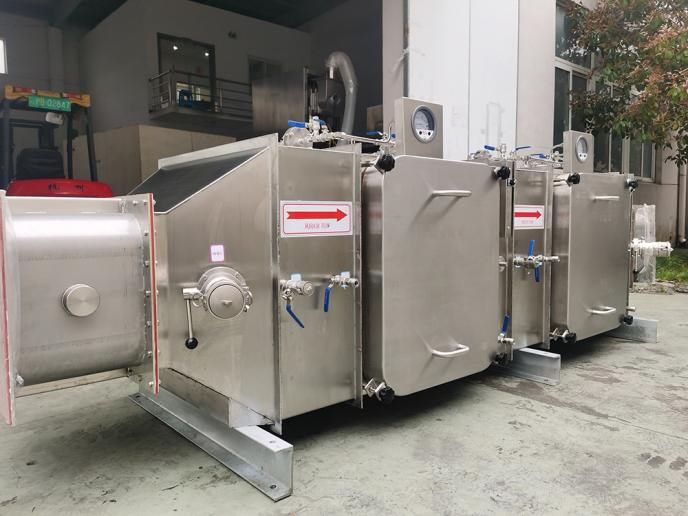

Модульный, полностью сварной корпус из нержавеющей стали может устанавливаться в штабеле или параллельно, поддерживает конфигурации с одним фильтром HEPA или с HEPA и предварительным фильтром и работает как с вертикальным, так и с горизонтальным направлением воздушного потока. Установленный на раме зажимной механизм, уплотнение из EPDM и встроенный сканирующий узел (линейного или точечного сканирования) обеспечивают возможность проведения проверки герметичности на месте; дополнительные возможности расширяют опциональные кольца для отбора проб, датчики перепада давления и электрические герметичные заслонки.
Основные особенности
- Конструкция с безопасной заменой «Bag-in/bag-out» — использованный фильтр никогда не подвергается воздействию открытого воздуха
- Полностью сварной корпус из нержавеющей стали, возможность установки в штабель или параллельно, вертикальный или горизонтальный воздушный поток
- Конфигурации с одним фильтром HEPA или с фильтром HEPA и предфильтром
- Встроенный участок линейного сканирования (линейное или точечное сканирование) для проверки герметичности на месте
- Крепёжный механизм, установленный на раме, с уплотнением из EPDM высокой плотности
- Дополнительные пробоотборные кольца, датчики перепада давления и электрические герметичные заслонки
Технические характеристики
| Фильтрация | Высокоэффективный фильтр для улавливания твердых частиц | Варианты воздушного потока | 1700 / 3500 м³/ч |
|---|---|---|---|
| Герметичность | Утечка по чистому объему ≤ 0,1 % в минуту при давлении ±2000 Па | Конструктивные | Отсутствие деформации при давлении ±5000 Па |
| Там | EPDM высокой плотности, полностью сварной | Рабочая температура. | от −30 до +60 °C |
«Fenggu» против отраслевого эталона
| Метрическая система | Fenggu FG-AIR-BIBO | Типичное требование отрасли |
|---|---|---|
| Минимальная утечка при давлении ±2000 Па | ≤ 0,1 % от чистого объема | ≤ 0,1 %, как правило, при более низком испытательном давлении |
| Целостность конструкции | Отсутствие деформации при давлении ±5000 Па | Редко рассчитано на давление до 5000 Па |
| Проверка герметичности | Встроенный участок линейного сканирования (in situ) | Часто только офлайн-тестирование |
Приложения
Запросить техническое описание или коммерческое предложение
Сообщите нам данные о расходе воздуха, классе фильтрации и уровне локализации, и наши инженеры подготовят конфигурацию и коммерческое предложение.
