تطوير وتقديم المؤهلات في VHP: CD، IQ/OQ/PQ و Rogue BI
لا يمكن التحقق من صحة دورة VHP (البوتاسيوم الهيدروجيني المذوب بالبخار) بالطريقة التي يتم بها استخدام أوتوكلاف البخار. إن فاعليته غير خطية، ولا يوجد لها قيمة D عالمية، ولا يمكنك دمج F0. بدلاً من ذلك، يتم تأهيل عملية تعقيم VHP من خلال دورة حياة منظمة: تطوير الدراجات (CD), ثم IQ / OQ / PQ, ، مما تثبته المؤشرات البيولوجية في المواقع الأكثر خطورة. يوضح هذا الدليل التنفيذ الكامل: VHP الجاف مقابل المبلل، ودورة المراحل الأربع، وخطوات التأهيل، وكيفية التمييز بين فشل حقيقي و“مشكلة غير مرغوبة في البنية الأساسية”.
لماذا لا يتم اعتماد VHP مثل البخار
يحتوي معالجة بخار الماء على نموذج فني نظيف: قيمة D المعروفة، وقيمة Z، وF.0 يمكنك دمج البيانات من سجل درجة الحرارة. لدى VHP لا شيء من ذلك. حركة انتاجه الكيميائية غير نشطة. غير خطي — وهناك مرحلة تأخير ومرحلة تتبع — وهناك لا قيمة د عالمية, لذلك لا يمكنك حساب معدل الخسارة من خلال التركيز والوقت. USP و PDA TR51 إنها صريحة: يتم إطلاق دورة VHP على تحدي المؤشرات البيولوجية (BI), لا يتعلق الأمر بفاعلية مادية في حد ذاتها. تُستخدم المعلمات المادية (درجة الحرارة، نسبة الرطوبة، التركيز، الرطوبة) للرصد والتحكم الروتينيين — وليس للإفراج عن الملوثات. فيما يتعلق بمعيار القبول نفسه — وهو الحد الأقصى لخفض البكتيريا إلى 6-log، وكيف تثبت البكتريا الحية ذلك — انظر كيف يتم التحقق من صحة دورة VHP: المؤشرات البيولوجية ومعيار 6-log.
الإطار التنظيمي: المرفق 1 لبروتوكول GMP للاتحاد الأوروبي (2022) (الفقرة 4.22 / الفقرة 8.8، المعالجة البيولوجية الذاتية للمعدات، وتحدي BI في أسوأ الحالات)،, ISO 22441:2022 (تطوير عملية VHP في درجات حرارة منخفضة والتحقق منها والتحكم فيها بشكل روتيني)،, USP, PDA TR51 / TR70, و 21 CFR الجزء 11 للأقوال الإلكترونية.
VHP الجاف مقابل VHP الرطب — اختر قبل أن تبدأ في عملية التخصيب
هناك فلسفتان تشغيليتان، والقرار الذي تتخذه يحدد دورة العمل بأكملها. العامل الرئيسي هو الرطوبة النسبية (RS) — نسبة خليط H₂O₂/بخار الماء إلى نقطة تجمده. إذا قمت بضرب الرقم RS 100% في الرقم H₂O₂, فستحصل على تجمد واضح، مما يتسبب في تآكل المعدات وقد يضعف فعليًا فعالية الأسلحة.
| VHP الجاف (الذي يقل فيه الرطوبة) | VHP بالمياه (التجمد الجزئي) | |
|---|---|---|
| رطوبة | RH 30–50%، RS < 100%، لا وجود لتجمد واضح | RH 60–80%، فيلم منخفضة الشفافية وميكرو-تراكمية مدعومة |
| الخصائص القوية | خطر التآكل منخفض جدًا؛ مناسب للأجهزة الإلكترونية، واللوحات المغلفة، والأختام | قتل الفطريات بشكل أسرع؛ دخول أفضل في الفجوات؛ استخدام أقل من بيروكسيد |
| التوازن | زيادة تركيز H₂O₂ / مدة دورة أطول لتحقيق القضاء التام | استخدام الترددات العالية لفترات طويلة قد يتسبب في تشققات في الطبقات الواقية، ويؤدي إلى تآكل خفيف للمعدن. |
| الأفضل لـ | معدات الفصل الجاف المستوى A، وأجهزة التبريد التجويف، وخطوط أخذ العينات، وأبراج الأجهزة الدقيقة | مناطق الدرجة B، والأنظمة الأمانية المادية، وتطهير محطة العمليات في مختبر BSL |
دورة المراحل الأربعة (تتضمن كل برامج VHP جميع المراحل الأربعة)
| المرحلة | ما الذي سيحدث | التحكم الرئيسي |
|---|---|---|
| 1. التأهيل | تغليف الغرفة؛ تبريدها وتدفئتها إلى درجة ثابتة بين 20 و26 درجة مئوية، ودرجة الرطوبة المستهدفة في الوضع الجاف أو الرطب. | ابدأ في إزالة المياه المتراكمة أولاً؛ تأكد من درجة تسرب المياه؛ استقر درجة الحرارة/رطوبة الهواء ~15 دقيقة. |
| 2. التسميم بالغاز | يضخ مضخة الضبط H₂O₂ بصورة ثابتة لزيادة تركيزه في الغرفة. | لا يتم استخدام جرعة كبيرة واحدة — تجنب تكوين الضباب المحلي؛ استخدام تسجيل التركيز في عدة نقاط. |
| 3. الإقامة (التلقيح) | المرحلة المميتة الأساسية: يتم زيادة الجرعة حتى يتم الاحتفاظ بمجموعة التركيز المستهدف. | تحافظ على درجة RS دون حدوث التكثيف؛ وتسجل T وRH وppm والترطيب كل 30 ثانية. وقد تم التأكد من الخطر الوظيفي باستخدام تقنية BI وليس باستخدام تقنية F.0. |
| 4. التبريد | توقف عن تناول الدواء؛ التكسير الكيميائي + تبديل الهواء النقي يزيل البيروكسيد. | حدود الإطلاق (إلزامية): الهواء ≤1 جزء في المليون (8 ساعات في اليوم)؛ السطح ≤0.5 ميكروغرام/سم². لا يُفتح الباب دون هذه النسبة. |
حياة دورة التأهيل: CD → IQ → OQ → PQ
تتضمن جميع هذه الإجراءات أربعة مبادئ، وتفحصها مراجبوها أولاً: مستند إلى المخاطر (توزيع البيانات والمسؤولية من خلال FMEA)؛; الأمر الأشد خطورة أولاً (تتحدى PQ كل من الحد الأقصى والحد الأدنى للجهد)؛; دليل ثلاثي (سجل مادي + مؤشر كيميائي + مؤشر بيولوجي، الثلاثة جميعًا)؛ القدرة على إعادة التكرار (ثلاث دورات انتقال متتالية لكل حالة قبل حظر البرنامج). يجب أن تفي جميع البيانات بمتطلبات الجزء 11 من اللائحة 21 CFR – لا يمكن حذف أو تعديل الدارات الأصلية، مع وجود سجل مراجعة كامل.
تطوير الدراجة (CD) — الأساسيات التحضيرية للتحقق من صحتها
تُعدّ CD هي المكان الذي يتم فيه تصميم الدورة التدريبية بشكل رسمي قبل التقديم للحصول على الشهادة:
- توافق المواد — قم بتشغيل جميع معدات الغرفة الداخلية والأدوات والأقنعة والأسلاك خلال ~10 دورات VHP متتالية؛ تحقق من وجود التآكل والتدهور الوظيفي (انظر جدول التوافق أدناه).
- اختبار تسرب الغرفة — طريقة انحلال الضغط؛ القبول النموذجي ≤0.5% من حجم الكريات في الساعة خلال فترة استقرار لمدة ساعة.
- تخطيط تدفق الدخان الجوي — تحديد المناطق الميتة، وأطراف الخطوط المظلمة، وأنسجة القفازات، والأحمال المظلمة؛ وتصبح هذه النقاط تحديات في أسوأ الحالات.
- تخطيط التركيز — توزيع أجهزة الاستشعار عبر الغرفة، وإجراء دورات تحضيرية، وإيجاد المناطق التي تتواجد فيها التركيزات الأدنى.
- دراسة التقدم التدريجي للمتغيرات — قم بتعديل الجرعة والمدة الزمنية وتركيز الهرمون إلى أفضل تركيز لا يتسبب في التكثيف، وذلك للوصول إلى الحد الأقصى من الفعالية.
- قائمة التنسيب في BI — إصلاح الخريطة القياسية: المناطق المظلمة الأسوأ، نقاط التركيز الأدنى، داخلية الحمولة المظلمة، إضاءة طويلة، مخرج HEPA. هذه الخريطة ستدخل في بروتوكول التحقق.
IQ / OQ / PQ
| المسرح | القطاع | التحققات الأساسية |
|---|---|---|
| IQ (التثبيت) | التجهيزات كما هي مثبتة مقابل المواصفات. | نموذج / رقم سري / شهادة الأصالة؛ مولد، وحدة كيميائية، مواصفات الاستشعار؛ صمامات أرضية، إيقاف التشغيل الإلكتروني، أقفال (نظام إنذار التركيز العالي، أقفال الأبواب)؛ شهادات اختبار الاستشعار صالحة لمدة لا تقل عن 12 شهرًا؛ عملية التدقيق والبيانات مستندة إلى شهادات معتمدة. |
| OQ (تشغيلية) | يتشغيل تشغيل الغرفة الفارغة بناءً على معلمات CD. | تسلسل تلقائي على أربع مراحل؛ حدود المعلمات العلوية/الأسفلية؛ اتساق تركيز الحمأة عند الفراغ ضمن ±15%؛ بقاء متبقي للتهوية ≤1 جزء في المليون؛ تشغيل جميع المؤشرات الكيميائية (CI): 3 دورات فارغة مستقرة متتالية. |
| PQ (الأداء) | التحميل، أسوأ السيناريوهات — جوهر التحقق. | الوزن القصوى المعتاد في التصميم الفعلي (احتفظ بالظلال/الفروق الحقيقية)؛ BI = جيبلاسوس ستيروتيروميفيلوس ATCC 7953، 1 × 10⁶ CFU لكل حامل، مع شهادة الجودة؛ مراقبة إيجابية وسلبية لكل دورة؛ 3 دورات تحميل مستقلة. |
قاعدة تحديد الوظائف في PQ BI: واحد من أنواع التحليل الإحصائي في النقاط العادية؛; ثلاثة وحدات بصرية متوازية في كل نقطة عالية المخاطر (المنطقة الميتة، الخطوط الطويلة، طبقات القفازات)، فإن النسخة الثلاثية هي ما يتيح لك تشغيل إحصاءات BI الخبيثة أدناه.
بي إيه روغ مقابل الفشل الحقيقي — مصفوفة القرارات الخاصة بـ PQ
لا يضعف إيقاف BI الإيجابي الفردي تلقائيًا دورة الإنتاج. تعترف الصناعة بذلك. BI الخبيثةتتجمع البراغيث داخل إحدى المؤشرات، مما يؤدي إلى ارتفاع مقاومة محليّة — وهو عيب في المؤشر، وليس في العملية. ويتمثل الاختلاف في أساس الأدلة:
| سيناريو | الأدلة | الحكم والإجراءات |
|---|---|---|
| أ — فشل حقيقي | المنحنيات المادية خارج النطاق و/أو القيم الدقيقة غير مغلوبة بشكل كبير. | انقطاع حقيقي في العملية. افتح الانحراف، عد إلى CD، قم بتعديله مجدداً، أعد تشغيل PQ. |
| B — BI خبيثة | جميع CPPات في النطاق، جميع القنوات الاستشارية مغلقة بالكامل، واحدٌ منها إيجابي بين 3 قنوات استشارية متوازية في مرحلة ما (2 إيجابية، 1 سلبية)، مع وجود تكتل البكتيريا على الميكروسكوب. | تأكد من ذلك باستخدام MPN/SLR (أدناه). إذا كان SLR ≥ 6-log، فإن العملية فعالة – لا يتم إجراء اختبار مراجعة كامل؛ يتم الانتهاء من العملية بإعداد تقرير عن الانحراف، مع تصوير الصور وتوثيق البيانات الإحصائية لنسخة COA. |
| C — عدم كفاية الدخول | ≥2 حالة إيجابية في وقت واحد، أو حالات إيجابية متباعدة عبر عدة نقاط. | هناك فجوة حقيقية في الدخول. قم بتحسين الحمل / زيادة مدة بقاء الغاز في النظام، ثم قم بتشغيل جميع دورات PQ من جديد. |
فحص MPN / SLR (سيناريو B). في حالة نقطة واحدة مع عدة قيم إحصائية، فإن العدد الأكثر احتمالا للناجين هو N = ln(n/q), ، حيث n = مجموع عدد البورصات في ذلك الوقت q = رقم سالب. تخفيض عدد البراغيث SLR = lg N₀ − lg N.
مثال عملي — نقطة واحدة، 3 نقاط إيجابية، 2 نقطة سلبية و1 نقطة سلبية، حمولة الناقل N₀ = 1×10⁶:
N =ln(3/2) = 0.405 → SLR =lg(10⁶) −lg(0.405) ≈ 6.40 > 6-لوغ. النتيجة لا تزال تفي بمتطلبات ضمان عدم وجود كائنات مجهرية (SAL ≤ 10⁻⁶)، مما يؤيد الاستنتاج المتعلق بالعدوى غير المبررة.
توافق المادة (التحكم في التآكل على المدى الطويل)
| المواد | توافق VHP و ملاحظة |
|---|---|
| الفولاذ المقاوم للصدأ 316L / 304 | ممتاز — مادة الغرفة المرجعية. |
| زجاج النوافذ الأكريليك | متوافق. |
| لوحة مغلفة بمادة الفلوروكربون PVDF | يُفضل استخدامه لتزيين جدران غرف المعالجة النظيفة بدلاً من الفولاذ المطلي العادي. |
| لوحة فولاذية مقروءة عادية | يمكن أن يتسبب ارتفاع تردد VHP على المدى الطويل في تشققات/تلوين الطبقة → الانتقال إلى PVDF؛ والحفاظ على RS < 100%. |
| أختام المطاط / السيليكون | امتصاص H₂O₂ والتهوية البطيئة؛ استبدلها وفق جدول زمني. |
| الكترونيات | مناسب للاستخدام في بيئات VHP الجافة (نقص الرطوبة، عدم وجود تكثيف للماء). |
| السليلوز / الورق / القطن | امتصاصًا قويًا لـ H₂O₂ — تجنب وضعه داخل الحمولة؛ إذ يمدّ أمد التبخر. |
إعادة التأهيل
- الروتين: واحد من PQ المعبأ بالكامل سنوياً.
- تنشيط التغيير (دورة PQ 3): إعادة بناء رئيسية للجهاز الكهربائي أو الغرفة أو المخرج؛ تغيير كبير في نمط الحمل؛ انحراف كبير في معالجة البكتيريا أو نتائج اختبارات البكتيريا الإيجابية المتكررة؛ تغيير في مادة H₂O₂ أو نوع/علامة تجارية لـ BI؛ أو تقييم للمخاطر يرفع مستوى المخاطر في العملية.
- إعادة التأهيل المبسط: لا حاجة إلى تكرار الاختبار الكامل لـ CD/IQ — يكفي اختبار PQ المعبأ بالإضافة إلى اختبار للتجانس في التركيز.
الأسئلة الشائعة
هل يمكنني إطلاق دورة VHP على F؟0 القيم؟
لا. تحظرها معيار USP <1229.11) وبروتوكول PDA TR51 — لا يوجد قيمة D عالمية في ديناميكيات VHP. التحدي في BI هو أساس الإفراج؛ والبيانات الفيزيائية مخصصة للرصد الروتيني فقط.
ما هو BI الخاطئ؟
حدثت حالة إيجابية واحدة بسبب تراكم البراغيث داخل واحد من المؤشرات (المرونة العالية المحلية)، بينما كانت جميع المعايير الفيزيائية والحد الأدنى للإختلافات في حدودها، وكانت القيم الإيجابية للتحليل التراكمي السالبة. إنها عيب في المؤشر وليس عيباً في العملية — وقد تم توثيقه عبر اختبارات MPN/SLR، وعمليات المجهر، وإعادة الاختبار السلبية.
VHP الجاف أو الرطب للاستخدام كعازل؟
VHP الجاف — مع انخفاض الرطوبة وعدم وجود تكثيف للماء، يحمي الإلكترونيات والطلاءات والختمات داخل مقبس درجة A. VHP الرطب مناسب للغرف الكبيرة وأقفال الهواء حيث تكون السرعة ومدى اختراق الفجوة أمراً مهماً أكثر.
المنتجات ذات الصلة

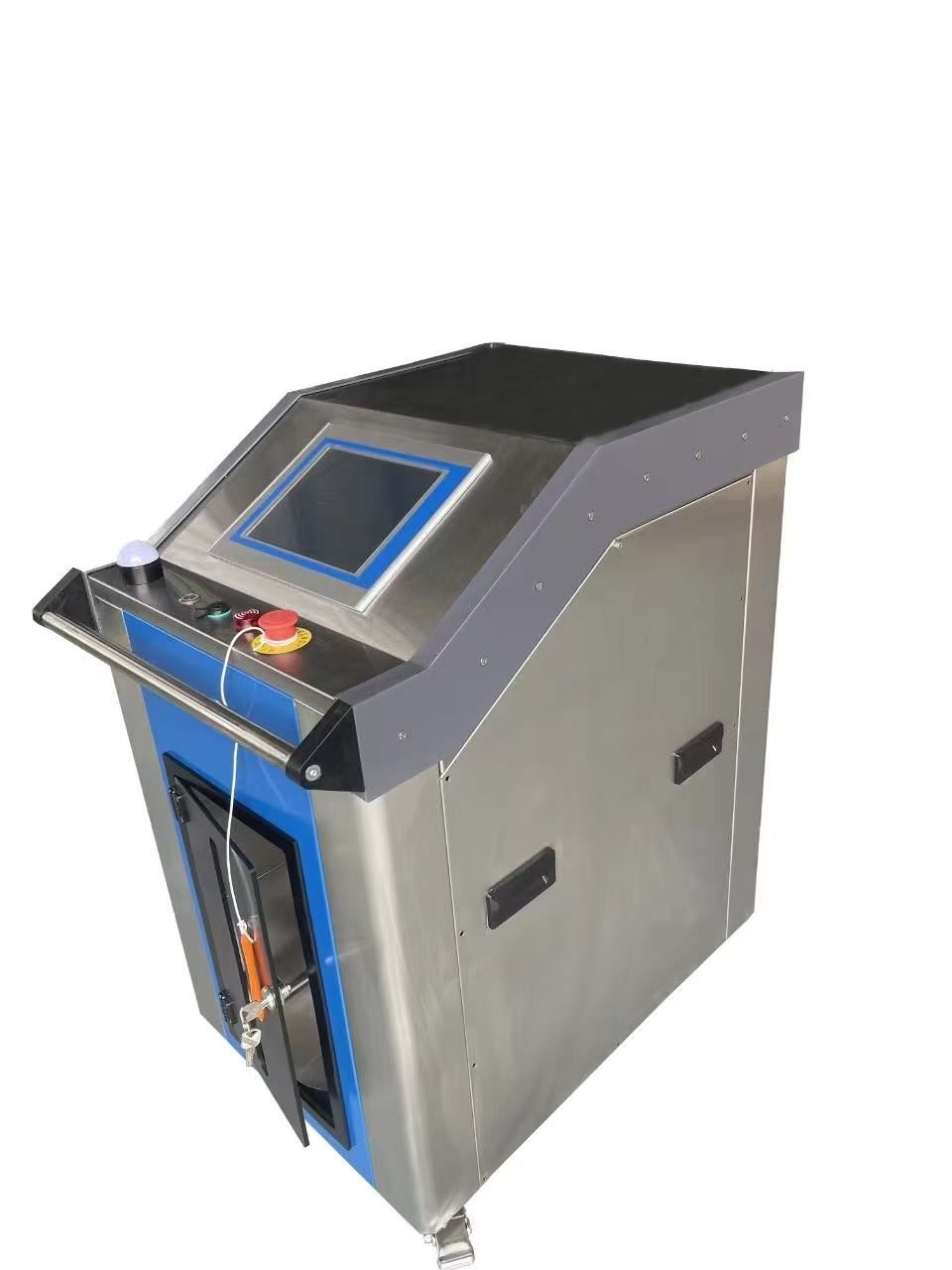

مولد VHP يعمل بالفراغ النبضيتعمل دورات التفريغ النبضي على دفع تقنية VHP إلى الأجزاء الداخلية للمعدات التي يصعب الوصول إليها.التعقيم باستخدام تقنية VHP
